RW-vääntiön ansiosta erinomainen voimansiirto
- Ruuvauskärjen suurempi kosketusala tuo enemmän voimaa
- Koska ruuvauskärki istuu vääntiöön täydellisesti, asetus/keskitys on tarkempaa ja vakaampaa
- Vakaa istuvuus mahdollistaa työskentelyn yhdellä kädellä
- Yksi kärki sopii laajaan valikoimaan eri ruuveja, tämä vähentää kärjen vaihtamisen tarvetta
- RW-kärki on yhteensopiva aiempien AW-vääntiöiden kanssa
Ruuvin kiinnikiertäminen vaatii huomattavasti vähemmän voimaa
- Jyrsivän varren ansiosta varren upottamiselle on enemmän tilaa ja halkeilua on vähemmän
- Suuri murtumismomentti minimoi ruuvin rikkoutumisriskin
Suojattu korkkaamiselta (ylikiertymiseltä) suurilla kiinnikiertonopeuksilla
- Suurempi voimansiirto kovapuussa harvakierteen vahvistetun asymmetrisen kierteenreunan geometrian ansiosta
- Parempi vetoarvo, kiinnittyminen korkeampien kierteen kylkien ansiosta
Erityismuotoillun kärjen ansiosta ruuvi kiertyy kevyemmin, kärki pysyy optimaalisesti paikallaan ja purevuus on paras mahdollinen
- Kupolimalliset vastakierteet, jyrsinelementit ovat vastakkaiseen suuntaan kuin kärjen jyrsimet, tämän ansiosta ruuvilla on tilaa kiertyä ilman halkeilua
- Kierteen alhaisen kitkan ansiosta kiinnikiertämiseen tarvitaan vähemmän voimaa
Erinomainen lujuus ja sitkeys
- Lämpökäsittely takaa erinomaisen lujuuden ja sitkeyden

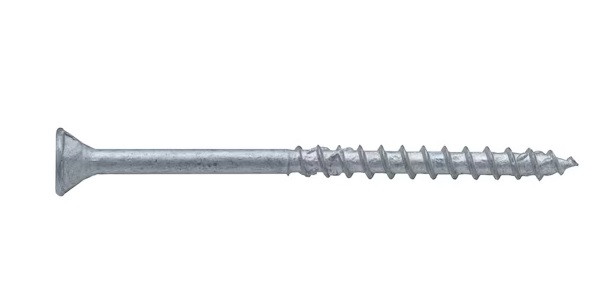

Nimellishalkaisija (d) | 5 mm |
Kokonaispituus (L1) (l) | 90 mm |
Kierteen pituus (lg) | 47 mm |
Pään/kannan tyyppi | Senkkaava uppokanta, upotusnystyrät/jyrsinurat ja jyrsintaskut |
Kannan tiedot | Jyrsintaskut/upotusnystyrät |
Pään/kannan halkaisija (dh) | 9,6 mm |
Kannan korkeus (k) | 3,2 mm |
Sisäinen vääntiö/kanta | RW20 |
Kierteen tyyppi | Puuruuvin kierre |
Kierteen malli | Osakierre |
Jyrsin | Kyllä |
Kierteen muoto | Harvakierre |
Ytimen halkaisija | 3,2 mm |
Kärjen muoto | Kärki jyrsinuralla |
Kärjen/vääntiön kulma | 34 astetta |
Materiaali | Karkaistu teräs |
Pinnoite | Sinkkihiutale |
Väri | Alumiininharmaa |
Ruuvauskulma vähint./enint. | 0-90 astetta |
Soveltuu materiaaleille/alusrakenteille | Puu |
Käyttöalue | Yleiskäyttöön |
Sopivat koneet | Würth BS 12-A Power |
Ruuvi vaatii hyväksynnän | Kyllä |
Hyväksyntä | ETA-11/0190 |
ROHS-yhteensopiva | Kyllä |
